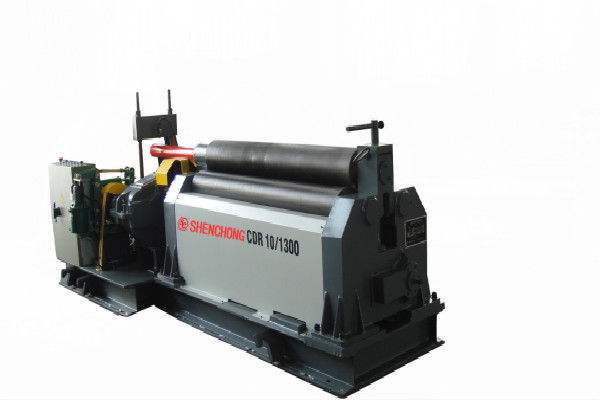

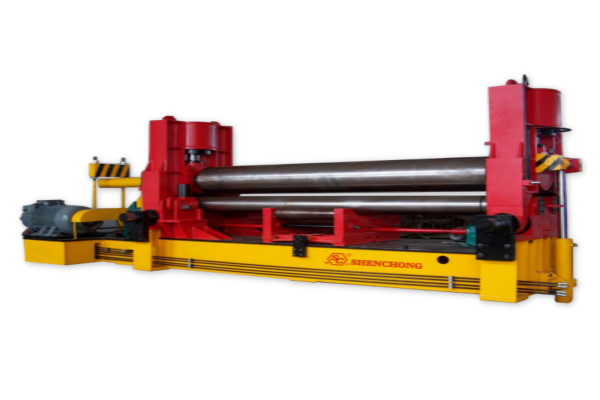

卷板機是一種利用工作輥使板料彎曲成形的設備，可以成形筒形件、錐形件等不同形狀的零件，是非常重要的一種加工設備。卷板機的工作原理是通過液壓力、機械力等外力的作用，使工作輥運動，從而使板材壓彎或卷彎成形。根據不同形狀的工作輥的旋轉運動以及位置變化，可以加工出橢圓形件、弧形件、筒形件等零件。

　　1、卷板機液壓泵的作用

　　在液壓傳動系統中，能源裝置是為整個液壓系統提供能量的，就如同人的心臟為人體各部分輸送血液一樣，在整個液壓系統中起著極其重要的作用。

　　卷板機液壓泵就是一種能量轉換裝置，它將驅動電動機的機械能轉換為油液的壓力能，以滿足執行機構驅動外負載的需要。

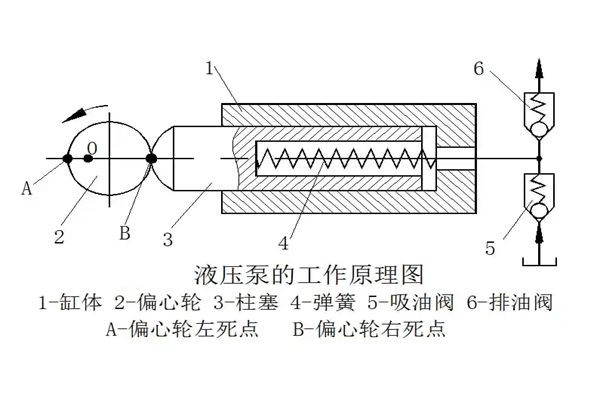

　　目前液壓系統中使用的卷板機液壓泵，其工作原理幾乎都是一樣的，就是靠液壓密封的工作腔的容積變化來實現吸油和壓油的，因此又稱為容積式卷板機液壓泵。

　　2、卷板機液壓泵的分類

　　①按卷板機液壓泵單位時間內輸出油液的體積能否變化分

　　a.定量泵——單位時間內輸出的油液體積不能變化。

　　b：變量泵——單位時間內輸出油液的體積能夠變化。

　　②按泵的結構來分

　　a.齒輪泵——又可分為內嚙合齒輪泵和外嚙合齒輪泵。

　　b.葉片泵——又可分為單作用式葉片泵和雙作用式葉片泵。

　　c.柱塞泵——又可分為徑向柱塞泵和軸向柱塞泵。

　　3、卷板機液壓泵使用的注意事項

　　雖然卷板機液壓泵的結構大不相同，但是在安裝與使用方面存在許多共同點。

　　①卷板機液壓泵連接注意事項

　　a.卷板機液壓泵可以用支座或法蘭安裝，泵和原動機應采用共同的基礎支座，法蘭和基礎都應有足夠的剛性。特別注意對于流量大于(或等于)160L/min的柱塞泵，不宜安裝在油箱上。

　　b.卷板機液壓泵和原動機輸出軸間應采用彈性聯軸器連接，嚴禁在卷板機液壓泵軸上安裝帶輪或齒輪驅動卷板機液壓泵，若一定要帶輪或齒輪與泵連接，則應加一對支座來安裝帶輪或齒輪，該支座與泵軸的同軸度誤差不大于擊0.05mm。

　　c.吸油管要盡量短、直、大、厚，吸油管路一般需設置公稱流量不小于泵流量2倍的粗過濾器(過濾精度一般為80～180/m)。卷板機液壓泵的泄油管應直接接油箱，回油背壓應不大于0.05MPa.油泵的吸油管、回油管口均需在油箱最低油面200ram以下。特別注意在柱塞泵吸油管道上不允許安裝濾油器，吸油管道上的截止閥通徑應比吸油管道通徑大一擋，吸油管道長L小于2500mm，管道彎頭不多于2個。

　　d.卷板機液壓泵進、出油口應安裝牢固，密封裝置要可靠，否則會產生吸入空氣或漏油現象，影響卷板機液壓泵的性能。

　　e.卷板機液壓泵自吸高度不超過500mm(或進口真空度不超過0.03MPa)，若采用補油泵供油，供油壓力不得超過0.5MPa。當供油壓力超過0.5MPa時，要改用耐壓密封圈。對于柱塞泵，盡量采用倒灌自吸方式。

　　f.卷板機液壓泵裝機前應檢查安裝乳的深度是否大于泵的輔伸長度，防止產生頂軸現象，否則將燒毀泵。

　　②卷板機液壓泵使用注意事項

　　a.卷板機液壓泵啟動時崖先、贏動數次，確定渣流方礴和聲音都壓常愛，在低壓下運轉5～10min，然后投入正常運行。柱塞泵啟動前，必須通過殼上的泄袖1：3向泵內灌滿清潔的工作油。

　　b.油的黏度受溫度影響而變化，油溫升高黏度隨之降低，故油溫要求保持在60℃以下，為使卷板機液壓泵在不同的工作溫度下能夠穩定工作，所選的油液應具有黏度受溫度變化影響較小的特性以及較好的化學穩定性、抗泡沫性能等。推薦使用L-HM32或L-HM46(GB11118.1-94)抗磨液壓油。

　　c.油液必須潔凈，不得混有機械雜質和腐蝕物質，吸油管路上無過濾裝置的液壓系統，必須經濾油車(過濾精度小于25/m)加油至油箱。

　　d.卷板機液壓泵的最高壓力和最高轉速，是指在使用中短暫時間內允許的峰值，應避免長期使用，否則將影響卷板機液壓泵的壽命。

　　e.卷板機液壓泵的正常工作油溫為15-65℃，泵殼上的最高溫度一般比油箱內泵人口處的油溫高10-20℃，當油箱內油溫達65℃時，泵殼上最高溫度不超過75--85℃。
