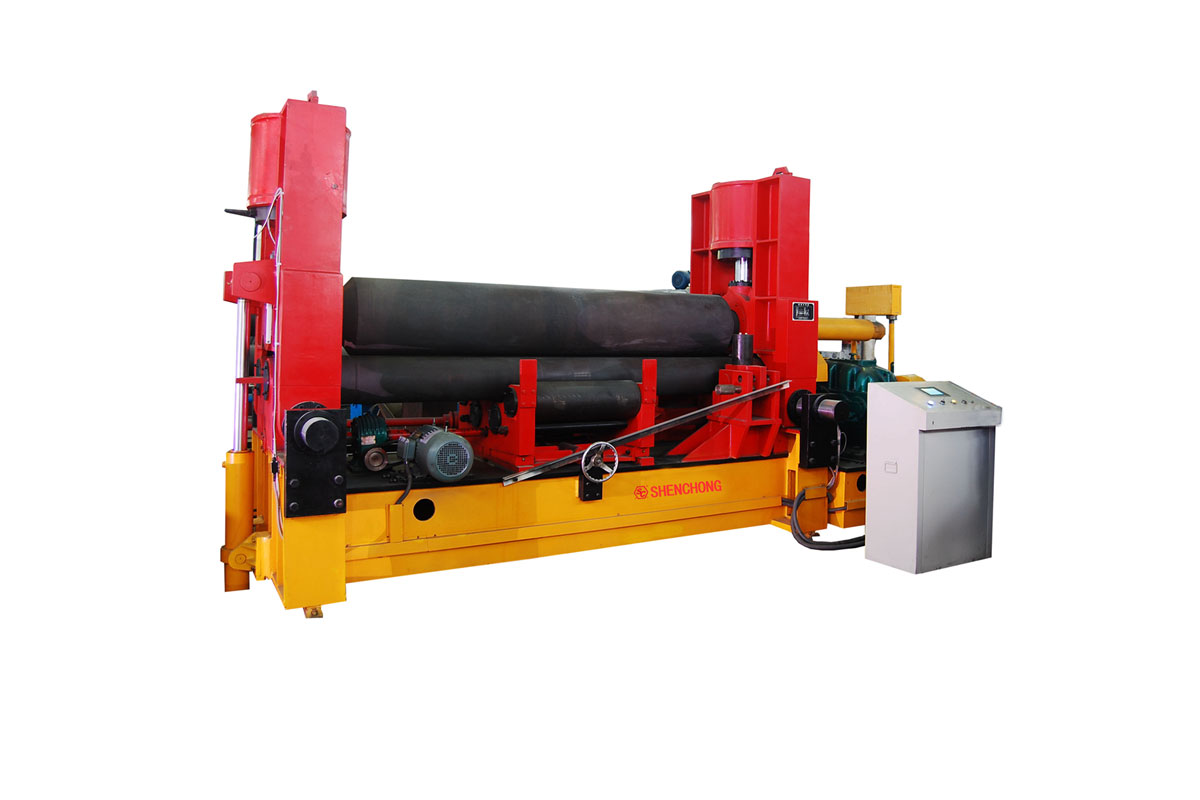

上輥萬能式數控三輥卷板機經過國內多年的發展，現在廣泛應用于各個行業，下面我就來說下這種數控三輥卷板機的組成，設備主體由主傳動部件、水平移動部件、上輥部件、托輥部件、翻倒部件、左右機架、底座及平衡裝置等組成。

　　1、主傳動系統

　　位于機器右方，由主電機、帶輪、減速機、輸出齒輪等組成。

　　系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。

　　2、下輥及水平移動部件

　　下輥裝置由下輥、下輥軸承座、下輥軸套、下輥齒輪組成。

　　下輥用優質碳素鋼制成，整體調質，輥身表面HRC48～55。

　　水平移動裝置由水平移動電機提供動力，通過蝸桿傳動機構、螺旋傳動機構帶動機架、上輥部件水平移動，實現工件的預彎。

　　3、上輥部件

　　由油缸、軸承座、軸承、上輥等組成。

　　上輥為鼓形以補償變形產生的部分撓度。

　　上輥用42CrMo制成，調質處理，輥身表面HRC56～62。

　　4、托輥部件

　　由托輥組合、斜楔機構、螺旋機構組成。

　　調節螺桿帶動對面安裝的兩組斜楔靠攏或分離，從而使托輥組合升高或降低。

　　托輥為45鋼制造，經調質淬火處理。

　　5、翻倒裝置

　　由銷軸、滑枕、翻倒液壓缸、支座等組成。

　　翻倒液壓缸工作，帶動翻倒機架翻倒和復位，翻倒機架翻倒時，可以從翻倒端沿軸向取下工件。

　　6、機架

　　由機架、滑板和軸套組成。

　　機架體為焊接件，退火、噴丸處理。用于安裝主液壓缸，并帶動上輥部件作水平移動。

　　7、底座

　　箱式焊接結構，退火、噴丸處理。用于安裝各部件。

　　8、平衡裝置

　　由橫梁、支板、拉桿等組成。

　　用于壓住上輥尾端，使上輥在翻倒機架翻倒后保持平衡，便于卸下工件。

　　上輥萬能式卷板機作為一種高精度、高效率的金屬彎曲成形設備，具有廣泛的應用前景和市場潛力。通過深入了解其工作原理和結構特征，用戶能夠更好地掌握設備的操作和維護方法，確保設備的長期穩定運行和高效工作。同時，隨著科技的不斷進步和市場的不斷發展，上輥萬能式卷板機也將不斷升級和改進，為用戶提供更加優質的產品和服務。
