卷板機是金屬板材加工中的核心設備，主要用于將平板金屬卷制成圓弧或筒形結構。三輥和四輥卷板機因輥軸數量不同，在結構、功能和應用場景上存在顯著差異。
以下從多個維度分析兩者的區別。
一、結構設計差異
1.三輥卷板機
三輥卷板機由兩個下輥和一個上輥組成，分為對稱式和非對稱式兩類：
對稱式三輥：兩個下輥對稱分布，上輥垂直移動
非對稱式三輥：一個下輥可水平移動
輥軸呈三角形布局，結構相對簡單，但需借助輔助設備處理板材端部。

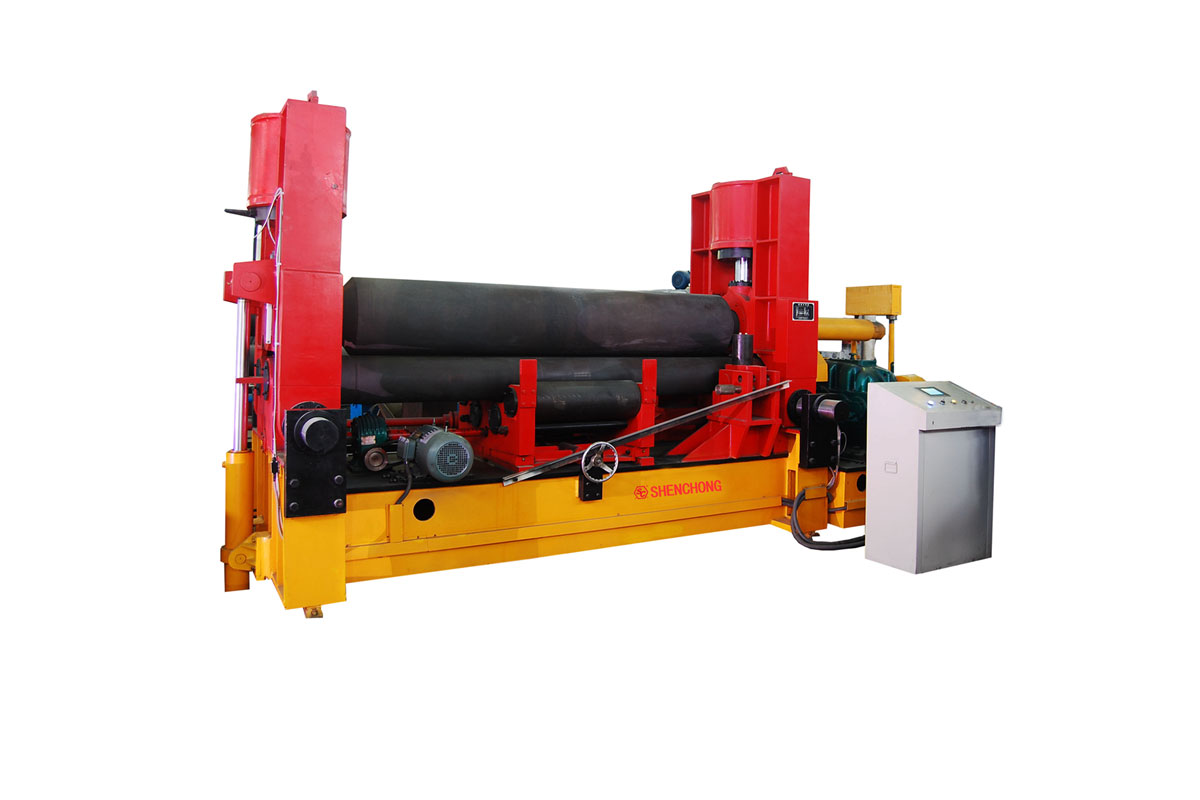

三輥卷板機
2.四輥卷板機
四輥卷板機采用兩個側輥+一個上輥+一個下輥的四邊形結構：
上輥為主動旋轉輥
下輥可垂直升降
兩個側輥可水平移動
多輥協同控制使板材受力更均勻。
二、工作原理對比
1.三輥工作流程
通過下輥旋轉驅動板材移動
上輥下壓形成彎曲弧度
需多次往復調整成型
板材兩端會殘留150-200mm直邊

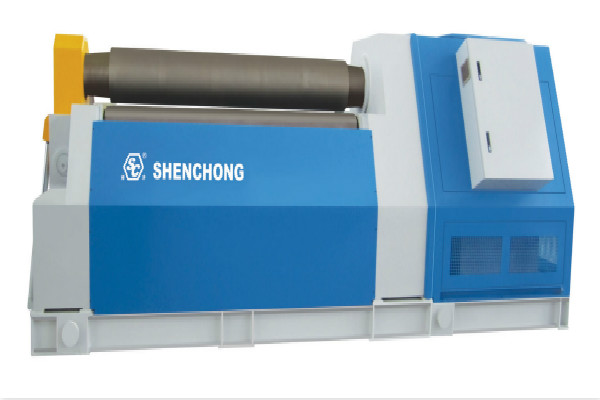

四輥卷板機
2.四輥卷板機加工優勢
上輥主動旋轉帶動板材
下輥升降控制曲率半徑
側輥輔助消除直邊殘留
單次進料即可完成預彎
三、性能特點比較
1.三輥卷板機
優勢：
結構簡單，維護成本低
設備采購價格便宜（比四輥低30%-50%）
適合中小型加工需求
局限：
無法消除端部直邊
需多次調整成型精度
最小卷圓直徑受限
2.四輥卷板機
優勢：
可完成全長度預彎
成型精度達±0.1mm
支持超厚板材加工（最大60mm）
實現連續卷制生產
局限：
設備造價高昂
操作技術要求較高
維護保養復雜
四、典型應用場景
1.三輥適用領域
中小型儲罐制作
通風管道加工
建筑鋼結構
船舶分段制造
2.四輥卷板機專業應用
壓力容器筒體
核電設備組件
航空航天部件
精密化工設備
五、選型建議指南
1.成本預算考量
初期投資有限選三輥
長期大批量生產選四輥
2.加工需求匹配
普通卷圓三輥可滿足
高精度/無直邊選四輥
3.維護能力評估
三輥維護簡單
四輥卷板機需專業團隊
三輥卷板機以經濟性見長，適合中小批量生產和預算有限的企業；四輥卷板機憑借高精度和完整成型能力，是重工業領域的首選。實際選型應綜合評估生產需求、預算成本和技術能力，對于精密加工場景建議優先考慮四輥機型。隨著智能控制技術的發展，四輥設備正逐步向自動化、智能化方向升級，成為高端制造的標配設備。
