鈑金自動分揀系統的核心運行機制為：在編制鈑金套料分揀程序過程中，CAD、CAM等編程軟件可自動生成包含工件吸取位置、碼垛坐標及分揀順序的信息代碼。該代碼與多組多子吸盤工裝協同工作，實現與數控沖床、激光切割機及沖床激光復合機的無縫通信對接，最終達成鈑金工件的無人化自動分揀作業。該系統適配范圍廣，最小可分揀100mm×80mm的小型工件，最大可搬運150kg的重型板材。

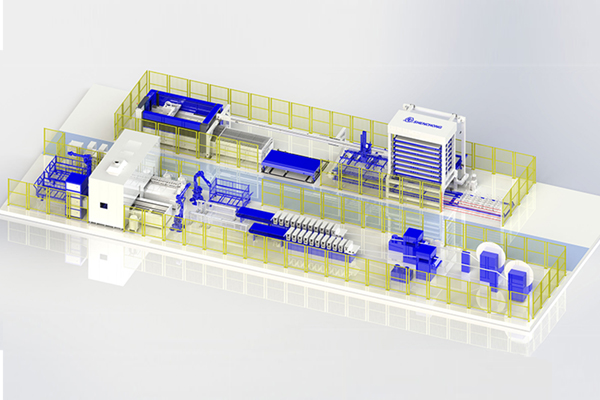

    生產線配置具備高度靈活性：折彎機及折彎機器人可依據工件規格進行自由選配；沖床與折彎機器人單元可根據沖切及折彎工序的節拍匹配度，靈活采用“1對1”或“1對多”的組合模式。生產流程啟動后，操作人員在數控沖床或沖床激光復合機的操作界面設定加工計劃，料庫即按照計劃自動完成原料層、成品層的出入庫動作，由上下料分揀工裝同步執行上料、下料分揀及碼垛作業。需進入折彎工序的工件，將依據編程軟件預設參數，通過分揀工裝的延長軌道自動轉運至折彎單元的銜接傳送帶，實現與后續折彎流程的無縫銜接。
    生產線運行模式

    本生產線可根據客戶產品特性、生產組織模式及沖切、折彎工序節拍，靈活選取以下四種運行模式：

    1.沖床自動分揀料庫與折彎機器人單元全自動聯動模式

    該模式為沖切、分揀、折彎全工序聯動的高效運行狀態，由料庫單元與折彎機器人單元協同實現全自動作業，核心流程如下：多子吸盤上料裝置從立體料庫后方上料區取出單張原料→經定位后完成上料并啟動加工→循環執行下述（1）-（4）步驟：

    （1）折彎工件處理：需與后道自動折彎工序聯動的工件，由多子吸盤分揀裝置通過延長軌道完成分揀后，轉運至折彎交叉式傳送帶→傳送帶將工件輸送至機器人上料位并完成定位→折彎機器人吸取定位后的工件實施自動折彎加工→折彎完成的成品由機器人自動碼垛至成品臺車。

    （2）非折彎工件處理：同一套料中無需進行折彎加工的工件，由多子吸盤分揀裝置根據加工程序預設的碼垛坐標，按順序自動吸取并分揀至料庫后方成品碼垛區→成品可通過自動回庫或人工出庫方式實現流轉。

    （3）廢料處理：沖床加工及分揀完成后產生的邊框廢料，由內嵌于多子吸盤工裝的夾鉗裝置夾取并拖拽至邊框廢料區進行堆積碼垛→廢料盒支持自動入庫或人工更換操作。

    （4）循環作業與待機：若存在后續加工計劃，多子吸盤上料裝置從立體料庫上料區取出對應原料→經定位上料后重復（1）-（3）步驟；無后續加工計劃時，各裝置執行回零操作并進入待機狀態。

    2.沖床與自動分揀料庫單元獨立全自動分揀模式

    當無需與折彎單元聯動（如僅需完成沖切分揀工序），或需實現夜間無人化生產時，沖床與自動分揀料庫可構成獨立系統運行，同時支持微連接整板的全自動上下料循環加工，具體流程如下：

    （1）成品碼垛：多子吸盤分揀下料裝置根據程序預設的碼垛位置，將加工完成的成品按順序自動吸取、分揀并碼垛至料庫后方成品碼垛區→成品可通過自動回庫或人工出庫方式流轉。

    （2）廢料處理：與聯動模式一致，邊框廢料由工裝內嵌夾鉗裝置夾取至廢料區碼垛，廢料盒支持自動入庫或人工更換。

    （3）循環與待機：存在后續加工計劃時，上料裝置取料并重復（1）-（2）步驟；無加工計劃時，各裝置執行回零操作并待機。

    3.折彎機與折彎機器人單元獨立全自動折彎模式

    根據生產需求，折彎機與折彎機器人可構成獨立自動折彎單元運行。該模式適用于以下場景：沖床-分揀-料庫系統與折彎單元節拍不匹配，或需處理其他沖床、激光加工設備產出的待折彎工件。

    4.沖床或折彎機單體手動加工模式

    （1）沖床單體手動模式：當料庫單元發生故障或需緊急處理加急工件時，可切換至該模式，通過人工上下料保障生產連續性。

    （2）折彎機單體手動模式：當遇到折彎機器人無法適配的特殊工件、加急折彎工件，或折彎機器人連線發生故障時，可將折彎機作為獨立設備，通過人工操作完成折彎加工。

    配套鈑金軟件系統

    本生產線配套的鈑金軟件系統可實現全流程數字化管控，從3D零件模型自動展開，到?jīng)_床/激光分揀套料、折彎加工程序的自動批量生成，再到程序自動推送至各加工單元，全程無需人工干預即可實現自動化生產。

    同時，該軟件系統具備實時監控功能，可采集各設備加工狀態、產能、合格率等關鍵數據，并同步反饋至客戶的MES等生產管理系統，實現生產過程的透明化管控。此外，可根據客戶實際需求，靈活選配組合不同功能模塊的鈑金軟件。
