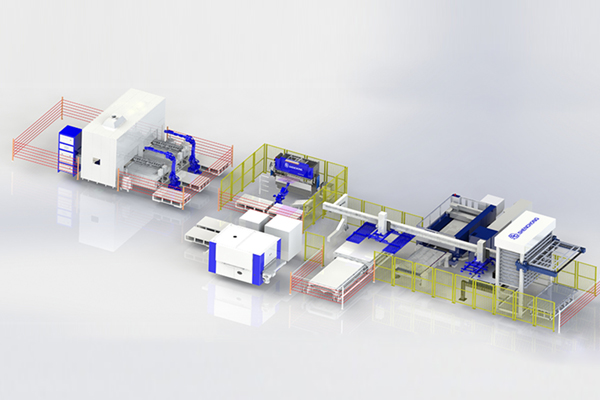

全自動激光拼焊生產線把激光切割、折彎、自動拼裝和焊接這些步驟合在了一起。它最主要的優點是，焊接時加入的熱量可以被控制到最低水平。因?yàn)闊崃可?，材料受熱影響而變化的區域就很小。同時，因?yàn)闊崃總鲗?dǎo)而造成的材料變形也被降到了最低。

    在設備方面，焊接頭的位置控制得非常準。整臺機器在快速移動時，依然能保持很好的穩定性和精度。機器的移動部分用了齒條或者滾珠絲桿這樣的傳動裝置來帶動焊接頭。驅動這些部件的則是步進電機。

    激光焊接機在全自動激光拼焊生產線里的應用

    談到焊接的質量，這條生產線用的是很成熟的激光焊接技術。焊接的線性度誤差不超過正負零點零二毫米。為了保證工件在焊接時不會亂動，工裝夾具使用了電磁閥吸緊的方式，這樣工件就能被牢牢固定住。生產線還配有一套特別的降溫循環水系統，它的作用是讓工件在焊接過程中能快速冷卻下來。此外，設備還加裝了焊接追蹤系統，這些設計一起確保了焊接的最終品質。

    這種焊接方式不需要用到電極。沒有了電極，自然就不用擔心電極會污染工件，或者電極本身出現損耗。另外，因?yàn)樗皇且揽侩姌O接觸來焊接的，所以機器本身的損耗和變形也非常小。

    激光束可以被聚焦到一個很小的點上，所以它可以焊接那些體積小，或者彼此離得很近的零件。
    在提高生產效率方面，這臺設備的設計也有考慮。它的上下料機構和焊接頭的運動機構是分開控制的。更重要的是，它采用了雙工位的設計。這意味著，當一邊在進行上下料操作時，另一邊可以同時進行焊接。這樣機器就一直處于工作狀態，不會因?yàn)樯舷铝隙Ｏ聛?lái)等待，大大提高了設備的使用效率。

    關于激光的傳輸，整臺設備的光路系統用的是光纖。這根光纖從激光器一直連接到焊接頭，整個光路是全封閉的柔性設計。這種設計的好處是，基本不需要日常維護。

    綜合這些特點，這種設備很方便集成到自動化生產線中，用來進行高速焊接。它也可以通過多軸控制，或者用電腦來編程操作。

    從整體來看，這條生產線把激光切割、折彎、自動拼裝和焊接整合在一起，形成了一個連貫的流程。這樣做可以減少工件在不同工序之間搬運和重新定位的次數。每一次搬運和重新定位都可能引入誤差，所以減少這些步驟本身就有助于提高整體的加工精度。

    激光切割和激光焊接都屬于高能量密度的加工方式。它們的特點是加工速度快，對材料的熱影響區域小。這種熱影響小的特點，對于薄板材料的加工尤其重要。如果熱量太大，薄板很容易發生變形。在這條生產線中，激光切割后的板材通過自動拼裝，直接進入焊接工序。由于前期的切割精度很高，板材的邊緣已經達到了很高的平整度，這為后續的拼裝和焊接打下了很好的基礎。

    在拼裝環節，工裝夾具的設計起到了關鍵作用。電磁閥吸緊的結構可以在焊接過程中提供持續且穩定的夾持力。這種夾持力可以抵抗材料在受熱時產生的微小應力，防止工件在焊接時發生位移。而降溫循環水系統則從另一個方面控制變形。它讓工件在焊接后能迅速把熱量帶走，減少熱量在工件內部的積累時間。熱量積累時間短了，工件整體的溫度變化就小，變形自然也就小了。

    焊接追蹤系統是另一個保證質量的重要環節。在自動焊接過程中，工件的位置可能會因?yàn)楦鞣N原因出現微小的偏差。追蹤系統可以實時檢測焊接頭與工件焊縫之間的位置關系。一旦檢測到偏差，系統會快速調整焊接頭的位置，確保焊接始終沿著正確的路徑進行。這種閉環的控制方式，是實現焊接線性度誤差≤±0.02mm的關鍵之一。

    最后，雙工位的設計體現了對生產節拍的優化。在現代生產中，設備閑置是效率低下的一個重要原因。雙工位讓“準備工件”和“焊接工件”這兩個動作可以同時進行。這樣一來，焊接頭始終處于工作狀態，設備的時間利用率就得到了顯著提升。
