無錫神沖 — 讓制造更智能！

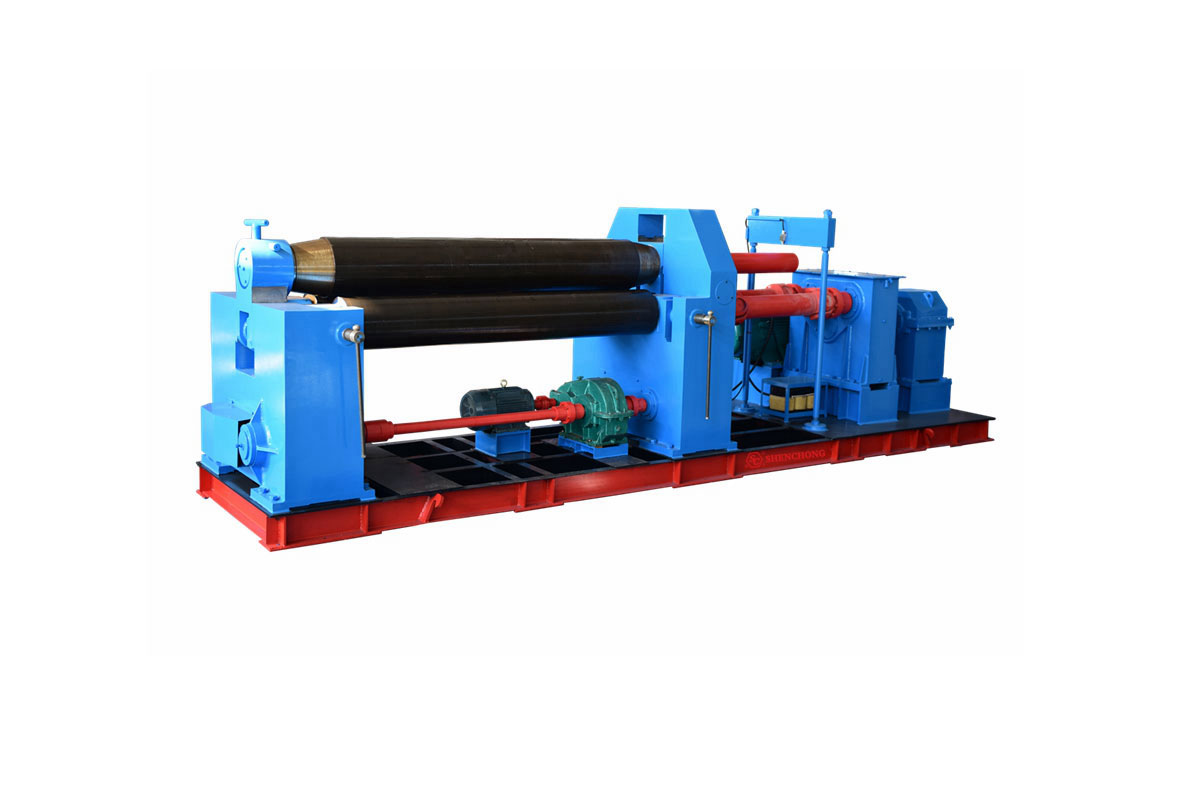

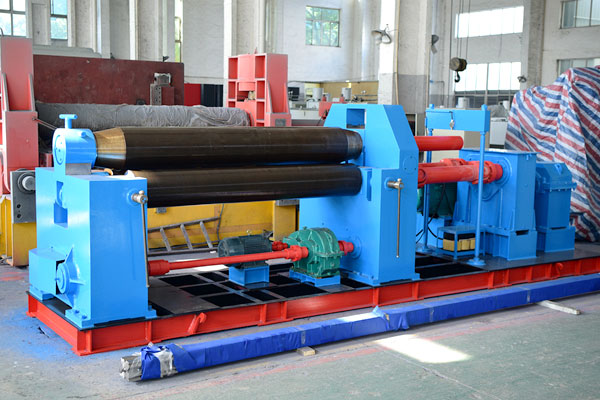

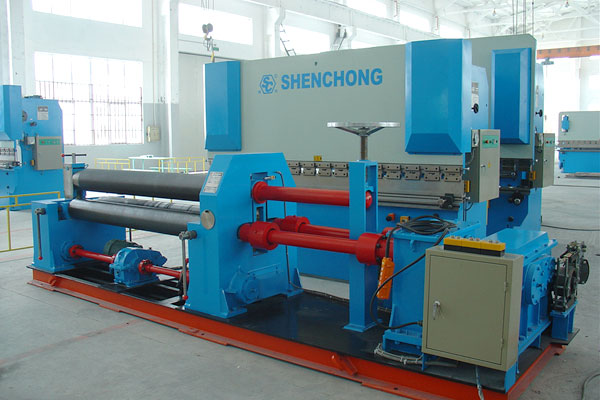

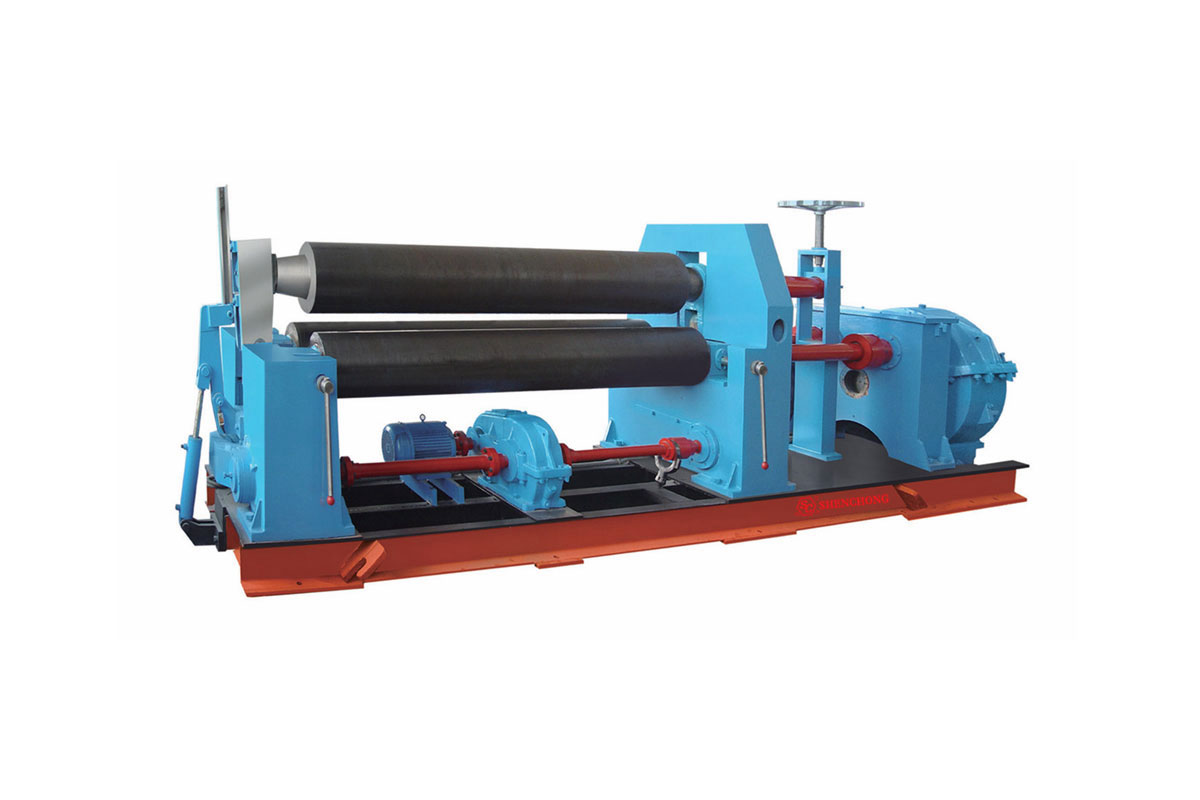

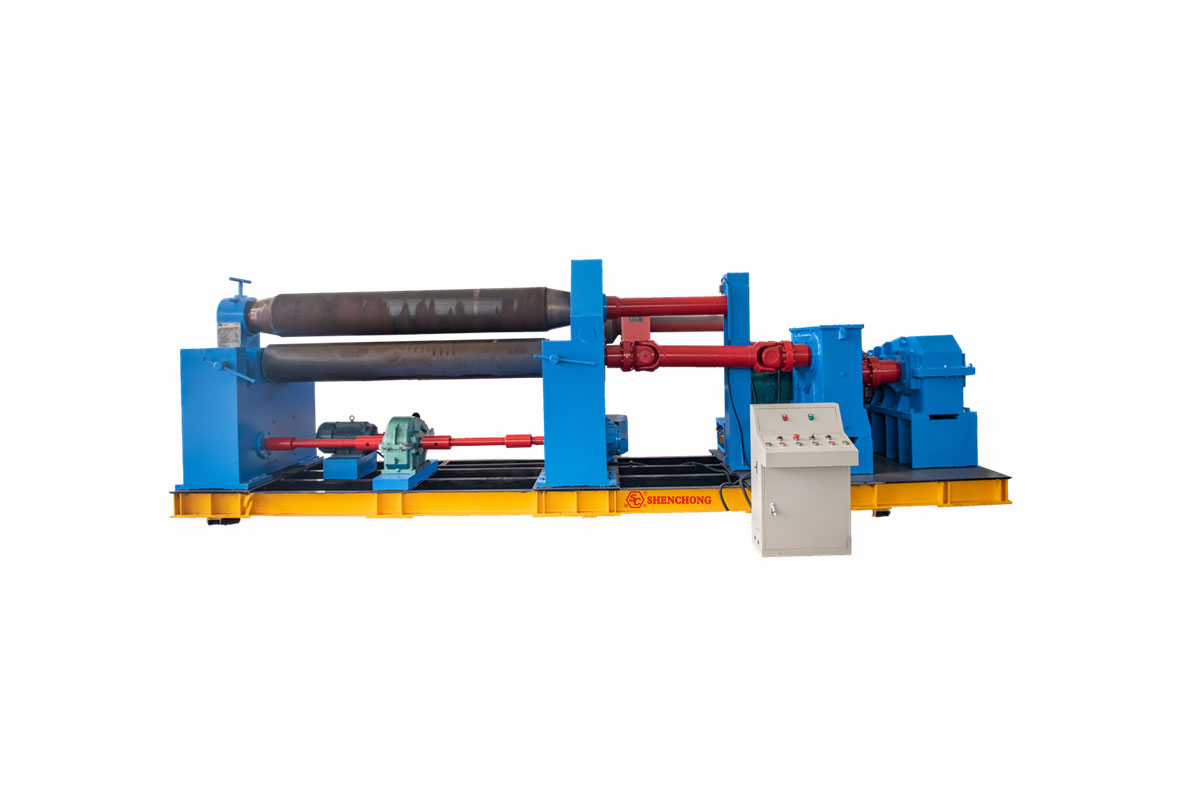

神沖機械水平下調式三輥卷板機是易操作智能化金屬卷板設備，它先后構成兩種非對稱式三輥卷板機，從薄板到厚板，從預彎端部到卷圓一次性完成整個工序，另卷制圓錐筒極為方便。

整機組成

• 上輥部分：上輥、傾倒平衡裝置、卸料裝置、
• 下輥部分：兩下輥左右機架、電機、減速機、分動箱、萬向節、水平移動裝置
• 架體部分：底座、電機底座、減速機底座、分動箱底座

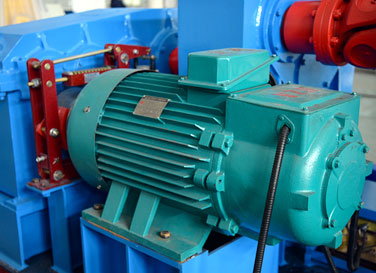

• 電氣部分： 本設備由左右機架、上輥裝置、下輥裝置、底座、翻倒裝置、卸料平衡裝置、分動裝置、電氣系統系統組成。

結構特點

• 本機結構由底座、上下輥支架、主驅動系統、電氣系統等組成。
• 底座及機架采用焊接結構，嚴格要求焊縫質量，并進行消除應力處理，以保證機器在工作負荷下有足夠的強度和剛度，從而提高卷制精度。
• 下輥驅動、上輥升降、均有電氣執行，全部操作采用電氣集中控制，操作方便。
• 下輥水平調節：手動

工作部分

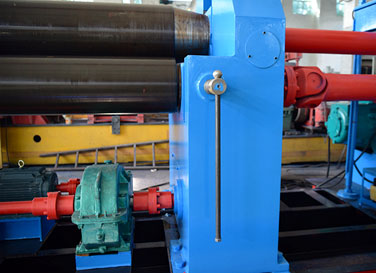

上輥裝在兩無油自潤滑軸承體內，分別鑲在兩側的機架內側，由兩端蝸輪驅動上輥升降運動。

• 高精度的端部預彎

在一定范圍內上輥可直接加壓預彎，能夠完成高精度的端部預彎

• 制品精度超群

上輥與下輥左右平移配合調節，連續彎曲，從薄板到厚板這一廣泛的范圍內能夠卷制理想的制品。

機械對稱性

• 該三輥卷板機的上輥通過液壓缸中的液壓油作用于活塞桿，在兩下輥中心對稱處作垂直升降運動。是液壓傳動。

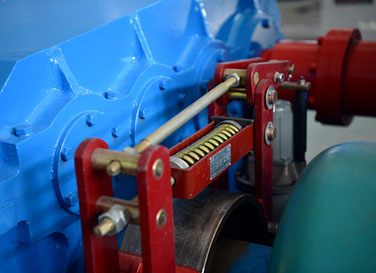

• 兩個底部滾輪進行旋轉運動。電機通過齒輪減速器和萬向鏈聯軸器連接下輥，為卷板提供扭矩。
• 兩下羅拉下方設有多組支撐羅拉，可提高下羅拉的剛性。

SW11機械對稱式三輥卷板機的優缺點：

• 簡易卷板機：結構簡單，操作方便，操作臺可移動。
• 保持下輥標準高度，方便進料和操作。
• 機架整體淬火消除應力，永不變形。
• 建筑行業、汽車維修行業、機械廠最佳性價比選擇。

對稱式三輥卷板機組件：

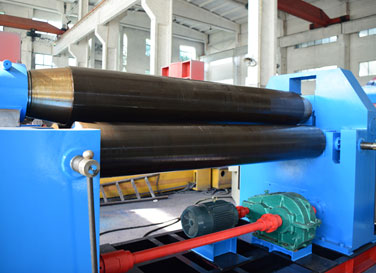

• 工作輥：上輥、下輥及相關附件
• 框架及相關配件
• 機器底座
• 電機和減速機
• 放電裝置
• 電器零件
• 液壓元件

應用：

• SW11機械對稱三輥卷板機適用于金屬零件加工，需要其他輔助設備對板端進行預彎。
• 如果您需要彎曲<25x2500mm 的板材，這是最具成本效益的選擇。
• 低價購買SW11滾壓機的客戶來自建筑行業、汽車維修行業、機械廠等。
